Konvektor vezérlő V1.0
2024.12.02
Sok egyéb más mellett ez a projekt a másik szívem csücske. Már csak azért is, mert eddig nagyon jó eredményeket mutat. A címből már bárki rájöhet, hogy ez egy korábbi verzió.

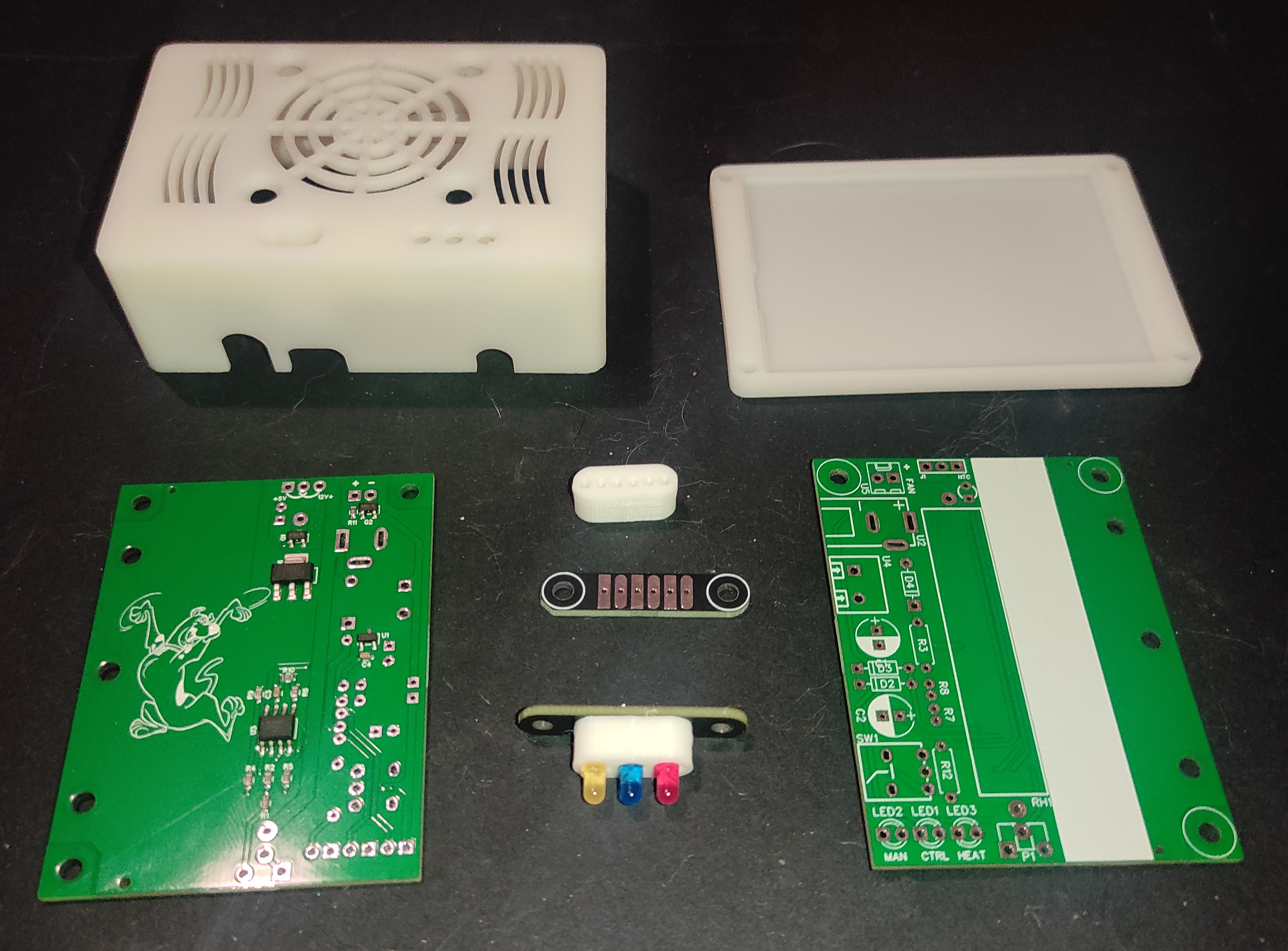

Viszont még ez sincsen kész. Éppen a mai napon érkezett meg a prototípushoz az első adag panel és a burkolat. Mutatom:
Burkolat ügyileg jó vagyok, de sajnos egy felhúzó ellenállás a kapcsolási rajzból kimaradt, így azt utólag henköltem rá alulról a panelra. Ez legyen a legbagyobb baja, én azt mondom, a véglegesen már rajta lesz....
A piacon van egy hasonló megoldás, KonvekPro néven. Ahhozképest amit tud, drágának tartom. Ez se tud sokkal többet, csupán hatékonyabb a beépített ventillátor miatt. Egyébként funkcionálisan kiköpött KonvekPro. Egyenlőre kapcsolási rajzot nem adok közre, mert elképzelhető, hogy valamicske üzletet ebből megpróbálnék majd összehozni, mert szerintem energia megtakarításban nagyon sokat segít.
Nálam a V1.0-nak egy előző verziója működik most, ami viszont cakkon-pakk a konvekPro-ra hasonlít, pont annyit is tud.
Működéséről néhány szót:
Az kész eszközbe a konvektor szondáját kell elhelyezni. Az eszköz belsejében egy rugós mechanika segít a szonda rögzítésében. Lényegében az eszköz átveri a konvektor szondáját. Amikor nem kell fűtés, akkor elkezdi felfűteni a szondát. Amikor fűtés kell, akkor pedig elkezdi lehűteni. A hőkontaktuson egy pici szilikonzsír segíthet. Lényegében minden beállítás kérdése, de mivel az energia megtakarítás volt a cél, így a reakcióidőre lett kihegyezve az egész rendszer. Így elmondhatom, hogy a reakció ideje lényegesen jobb mint a KonvekPro esetében. Nálam 5-10 másodperc a bekapcsolás, és nagyjából 20-30 másodperc a kikapcsolási idő.
Az oldalán található egy Auto/Manual kapcsoló, amellyel gyakorlatilag ez a vezérlő eszköz passzív állapotba állítható, azaz hiába kapcsol a termosztát, az eszköz tétlen marad. Található egy csavaros sorkapocs rajta, amelyre a termosztátot kell bekötni. Olyan termosztátot kell szerezni, ami száraz kontaktussal rendelkezik.
Ezen felül három LED: Piros = Fűtés (ha világít, akkor fűt), kék = control (ha világít, akkor kapcsolt a termosztát), sárga = Auto/Manual visszajelzés (ha világít akkor manuális állapotban van). Manuális állapothoz annyit, hogy ilyenkor se hűteni, se fűteni nem képes az eszköz a szondát. Akkor sem, ha a kék LED világít.

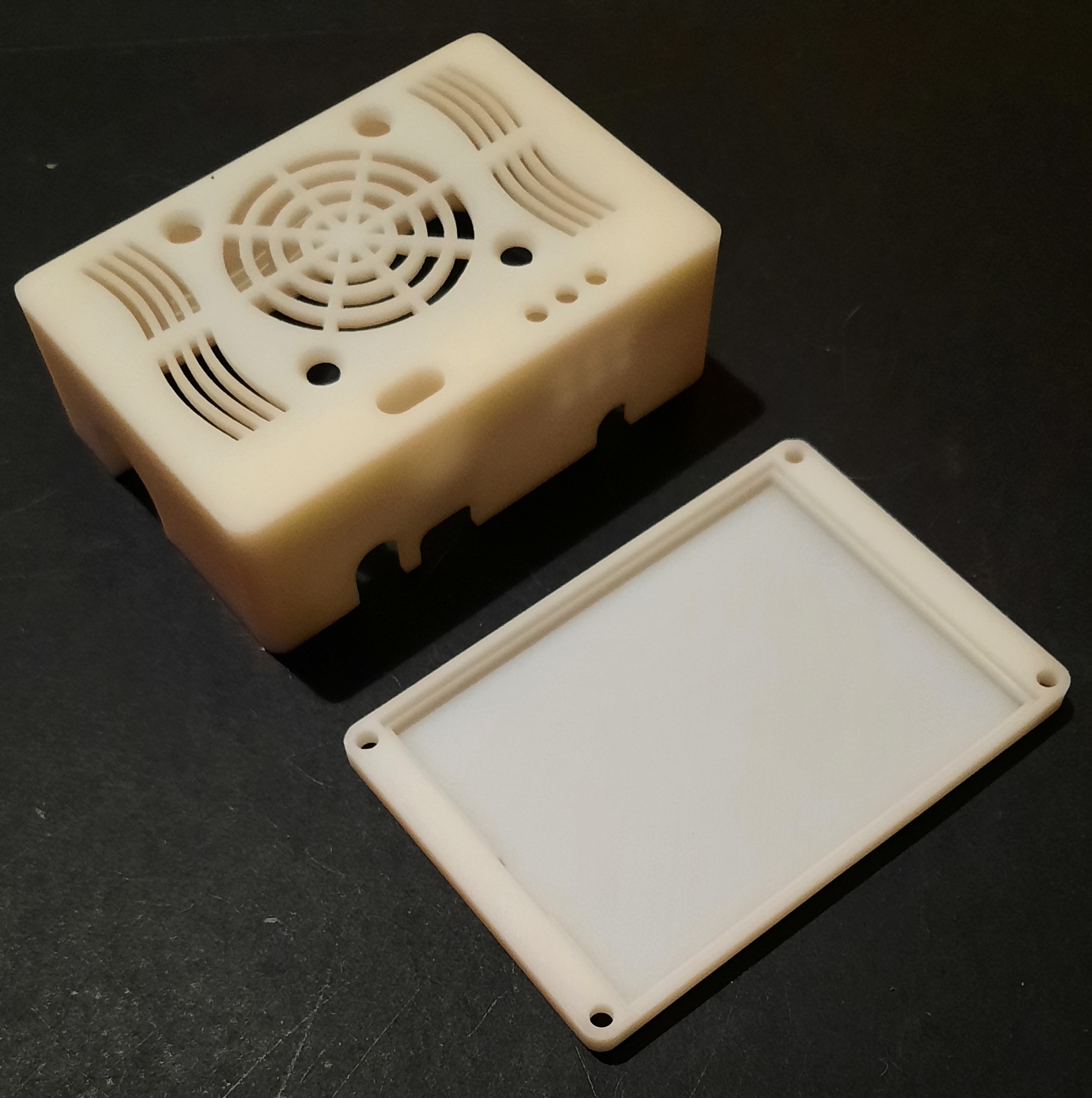

A háza 3D nyomtatott, JLC3DP által:

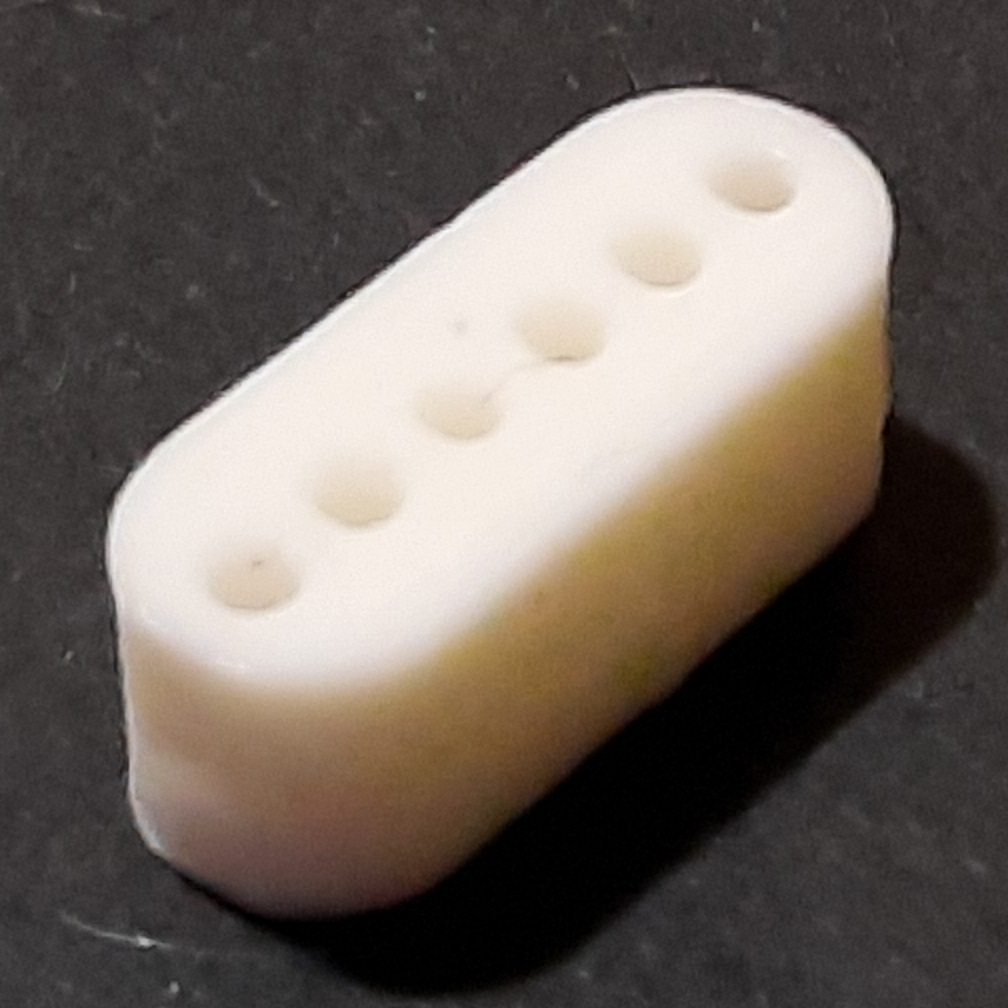

A LED távtartó szintén nyomtatott:

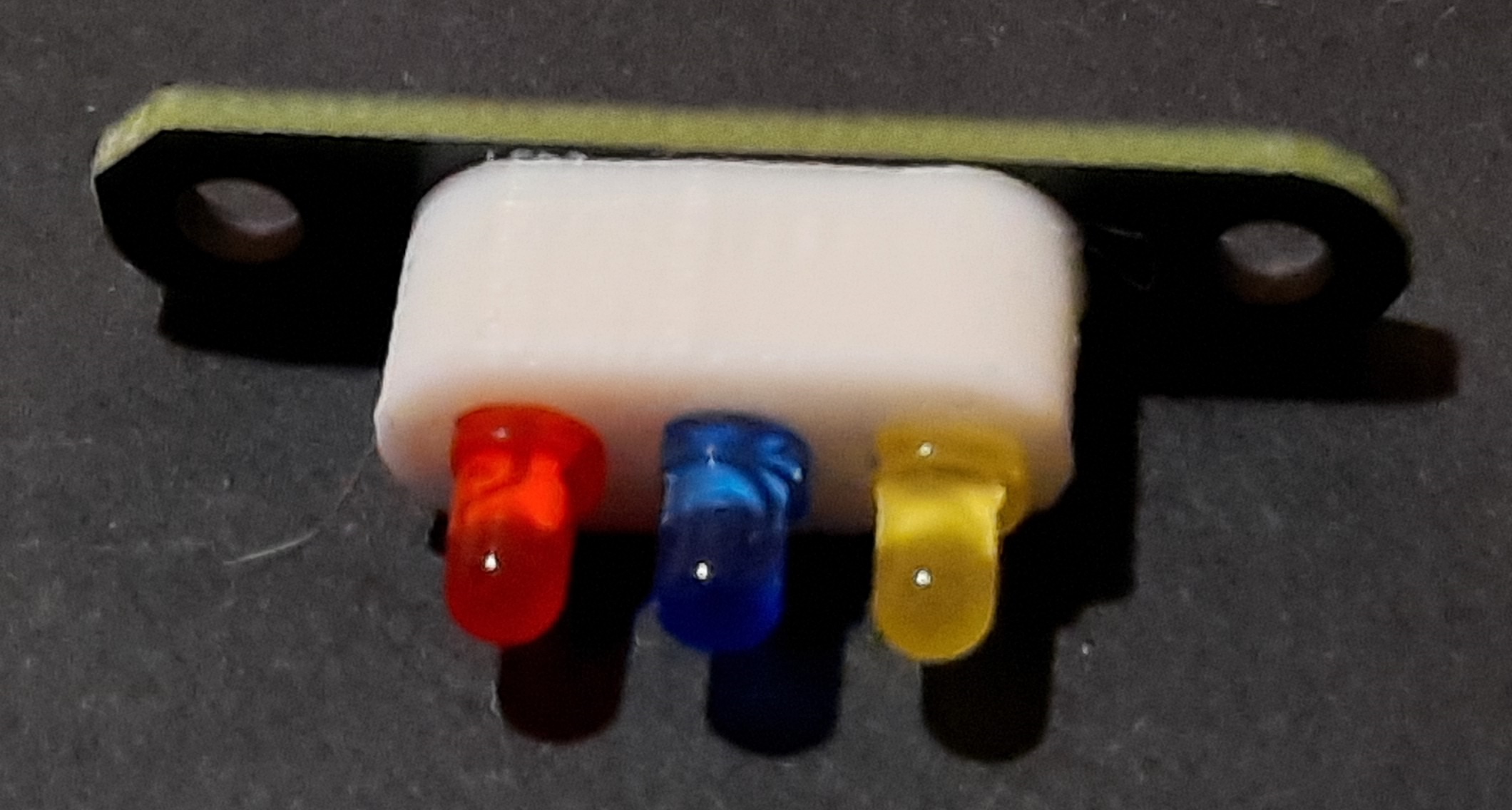

Így néz ki a pici LED panel összeszerelve:

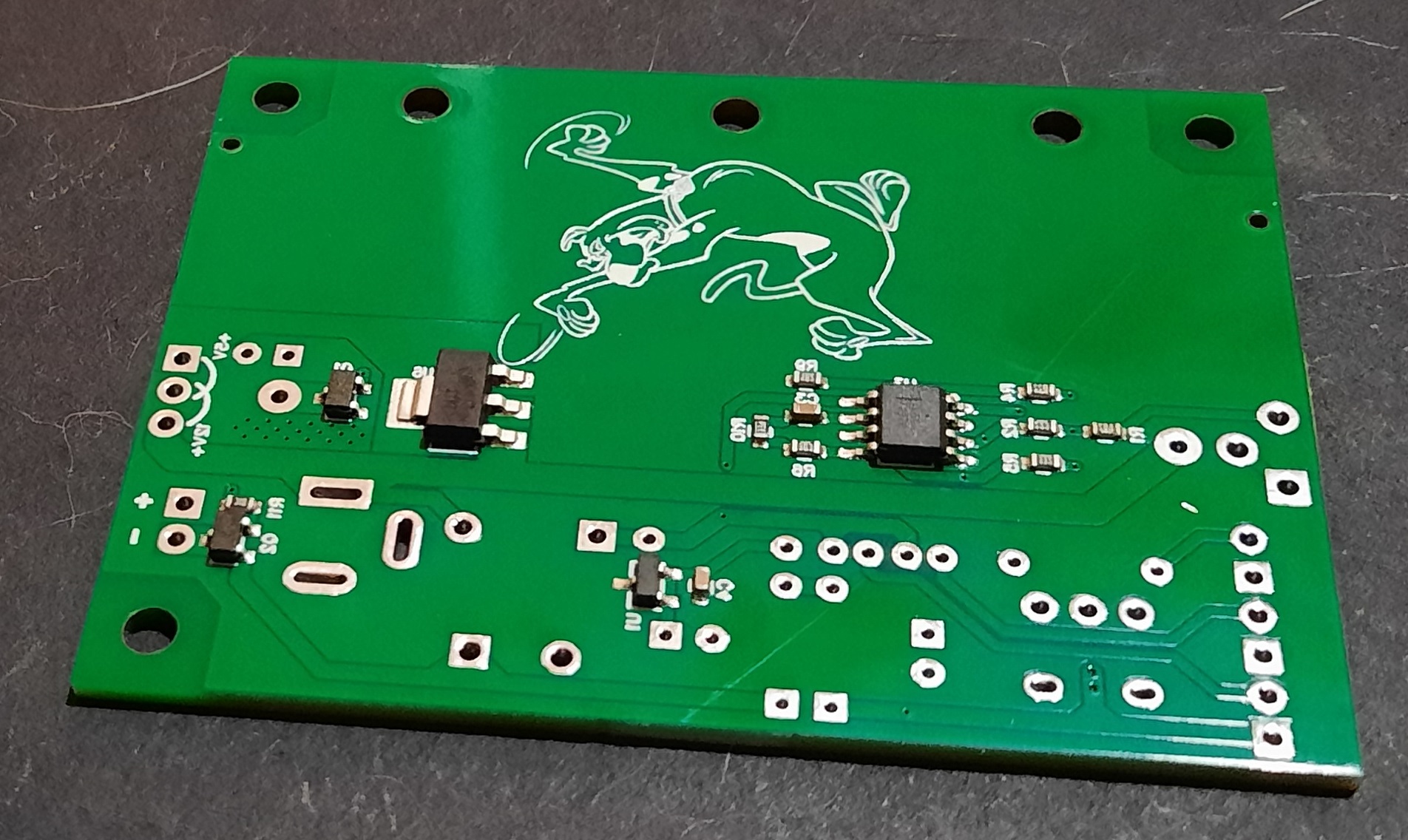

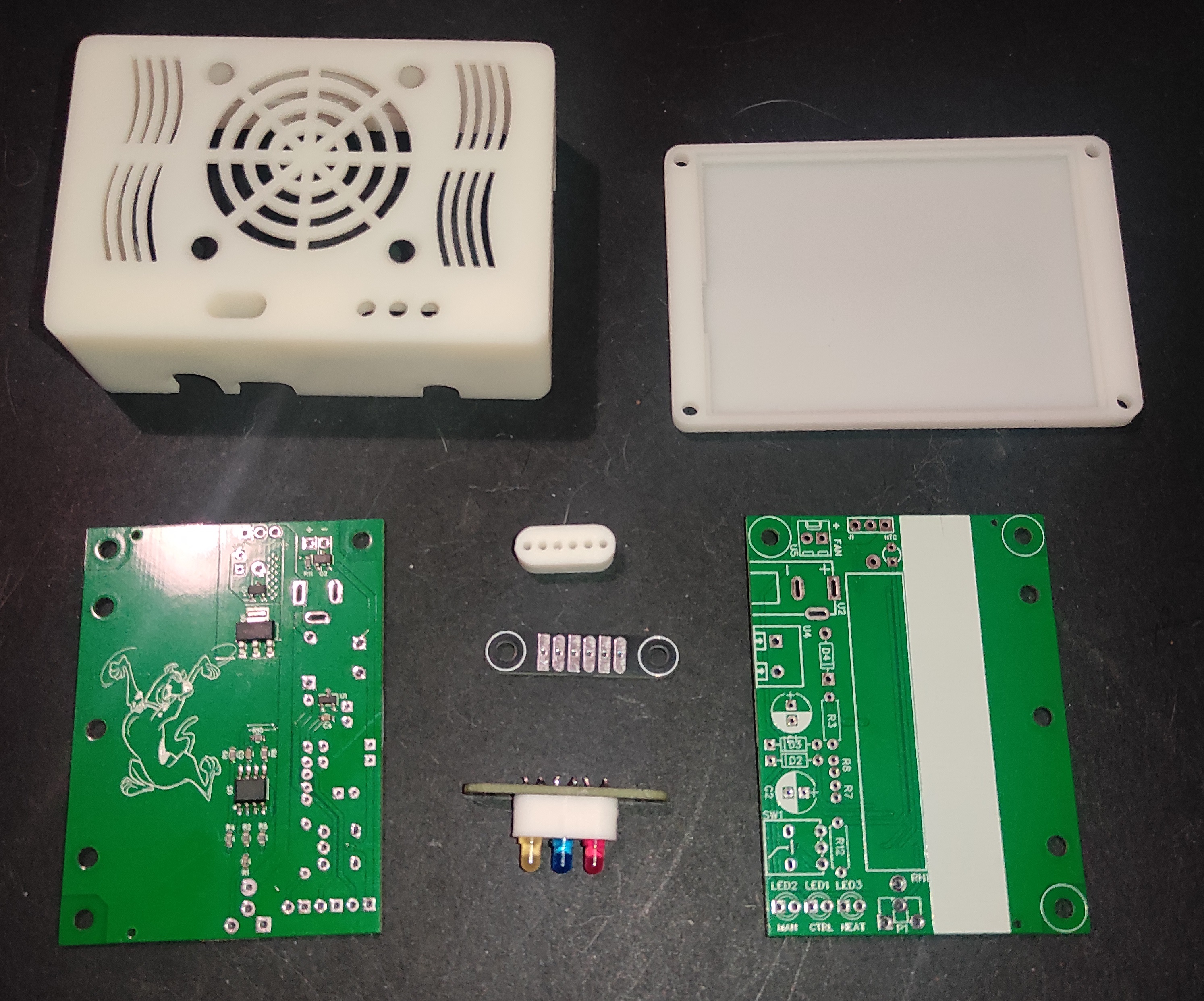

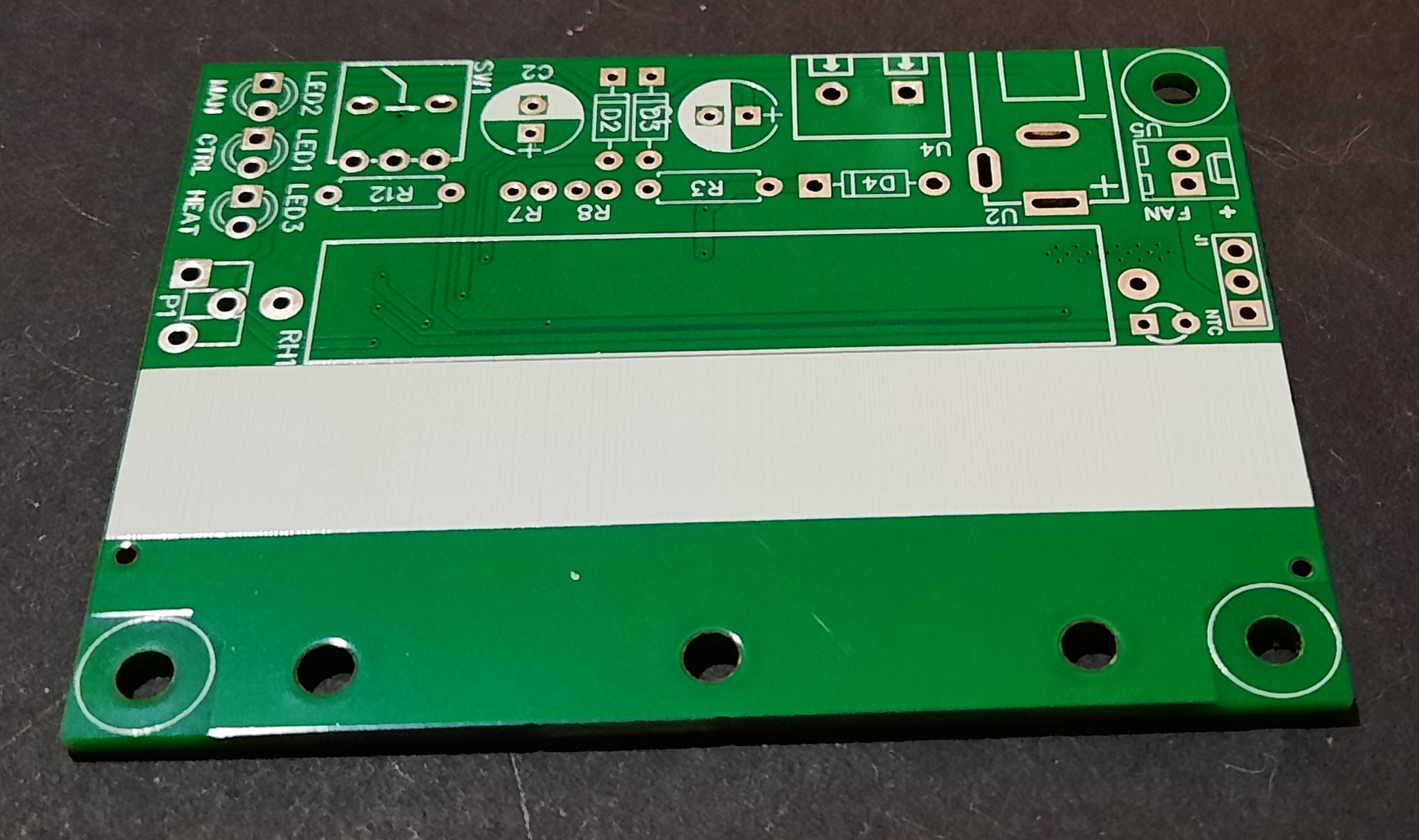

És végül a panelek, alulról és felülről:
Hamarosan jövök a többi képpel, ami már a kész eszközt fogja bemutatni, és a teszt eredményekkel. Mára sajnos csak ennyire futotta. Addig is itt egy kép, az összerakott eszköz látványtervéről:
Ahogy ígértem, össze raktam a vezérlőt. A tapasztalat eddig: 40m2 gáz megtakarítása a hónapban. A fűtés a vezérlő által "robosztusabb", mindig kellemes 24°C van a lakásban. Jelenleg ezt egy egyszerű ESP vezérli, HomeAssistant-ba integrálva. Az ESP gyakorlatilag csak egy kapcsoló szerepet lát el, mondhatjuk, hogy a HomeAssistant alatt futó szoftweres termosztátnak Ő ahardweres részének az egyike fele. Másik fele a hőmérő. A HomeAssistant automatizálási lehetőséget is magába foglal, ami nagyon sok lehetőséget nyújt. Nekem például reggel 8 órától kezdődik a fűtési ciklus hétköznap, és éjfélig tart. Éjfélkor leveszi a hőmérsékletet 20°C-ra. Hétvégén délben kezdi a fűtést (sokáig alszunk), és éjfélkor szintén vissza áll 20°C-ra. A másik észrevétel, hogy a komfortérzet is nagyban javul általa, hiszen digitális szenzorok által képes a hőmérsékletet a szobában jó megközelítéssel állandóan tartani. Nálam a hőmérő egyébként körülbelül a szoba közepén van, szerintem fontos a hőmérő optimális elhelyezése is. Ne legyen túl közel, de ne is legyen túl távol. Az is pozitív észrevétel még, hogy amióta használatba van a vezérlő, nem lépem át (meg se közelítem) a 140m3-es elméleti határt. Eddig egész egyszerűen nem kellett a konvektoros fűtésről áttérni a villanyos (klíma) fűtésre még idén. Ezen felül ami még ennél is meglepőbb: Rengeteget javult a párahelyzet is a lakásban. Eddig 2 éven keresztül szó szerint folyt lefelé a pára a bejárati ajtón. Most, hogy a szobából kiáramló meleg levegő azt a helyéget is 22°C-on tartja, már ott sem ül meg a pára.

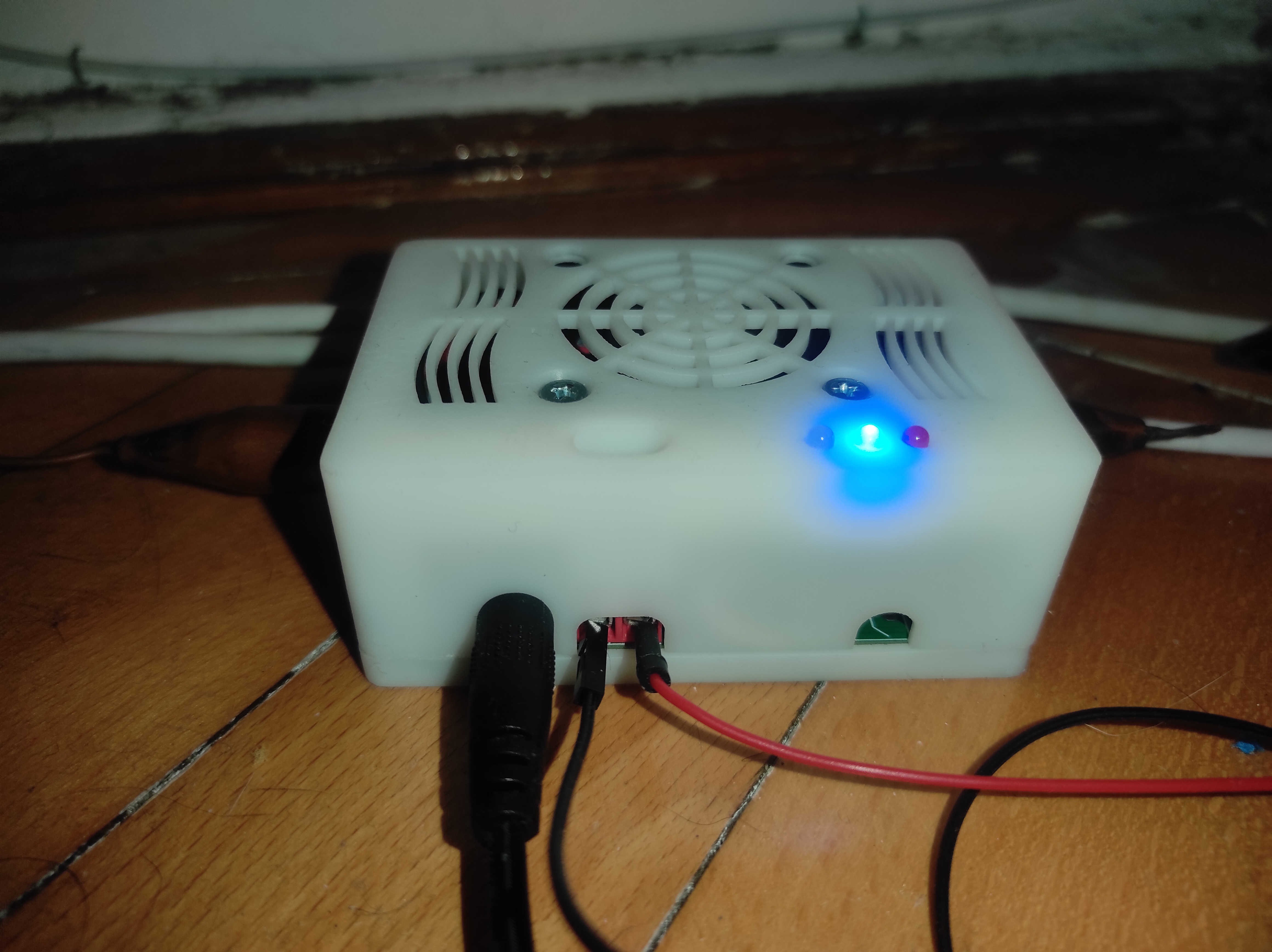

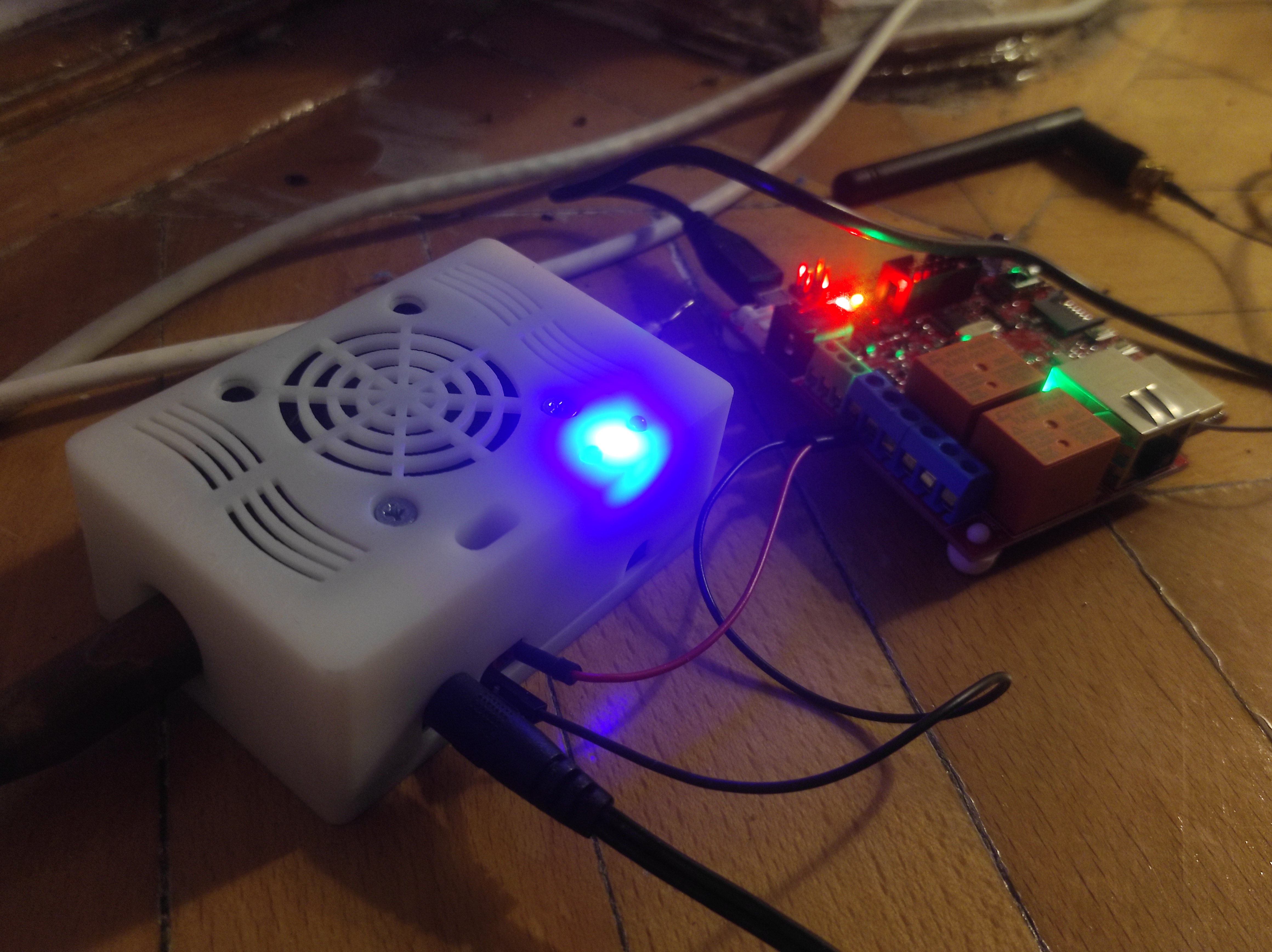

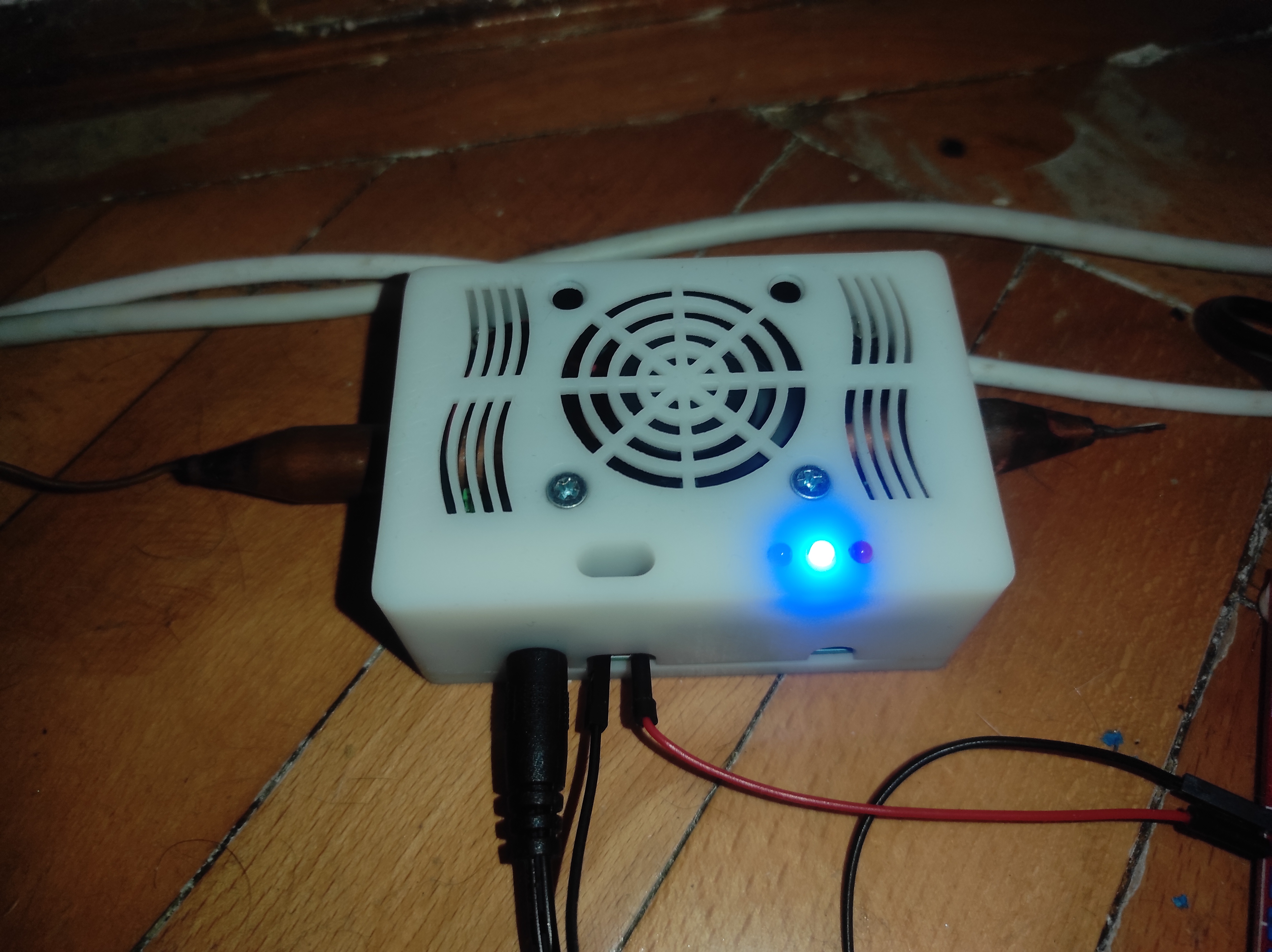

Mutatok pár képet a 80%-ban kész eszközről, mikor éppen hűti a szondát:
