PZEM-004T mérőmodul
2024.12.26
PZEM-004T: mondhatnám, hogy egy kicsit másképp...
A piacon nem túl olcsón kapható egy mérőmodul PZEM-004T néven. Ez teljesítményt, áramfelvételt, hálózati frekvenciát, fogyasztást és jósági tényezőt képes mérni. Egyébként meg kell jegyezni, hogy egészen pontosan!
A problémám az volt vele, hogy az eszköz egy az egyben galvanikusan összeköttetésben volt a hálózati feszültséggel. Tápellátását a hálózati oldalon előtét kondenzátoros tápegységgel oldották meg. A leválasztást a kommunikációs oldalon 2db optocsatoló végezte el.
Hálózati eszközöknél nem szeretem az ilyen megoldásokat, de számomra a működés szempontjából sem volt éppen praktikus ez a kivitel.
Mivel bojler és fűtőberendezés elé szerettem volna mérőeszközként használni, számomra nem volt praktikus megoldás, ha az eszközt közvetlen a mágneskacsoló után kötöm be, mert amikor a mágneskapcsoló kikapcsolt állapotba kerül, akkor a mérőmodultól is elveszi a tápfeszültséget, így elveszíti a kommunikációt is.
Az sem jó, ha elé kötöm be, mert akkor meg folyamatosan a bejövő 230V-ot méri az eszköz. Ráadásul én közvetlen a dugaljakon akarok mérni feszültséget.

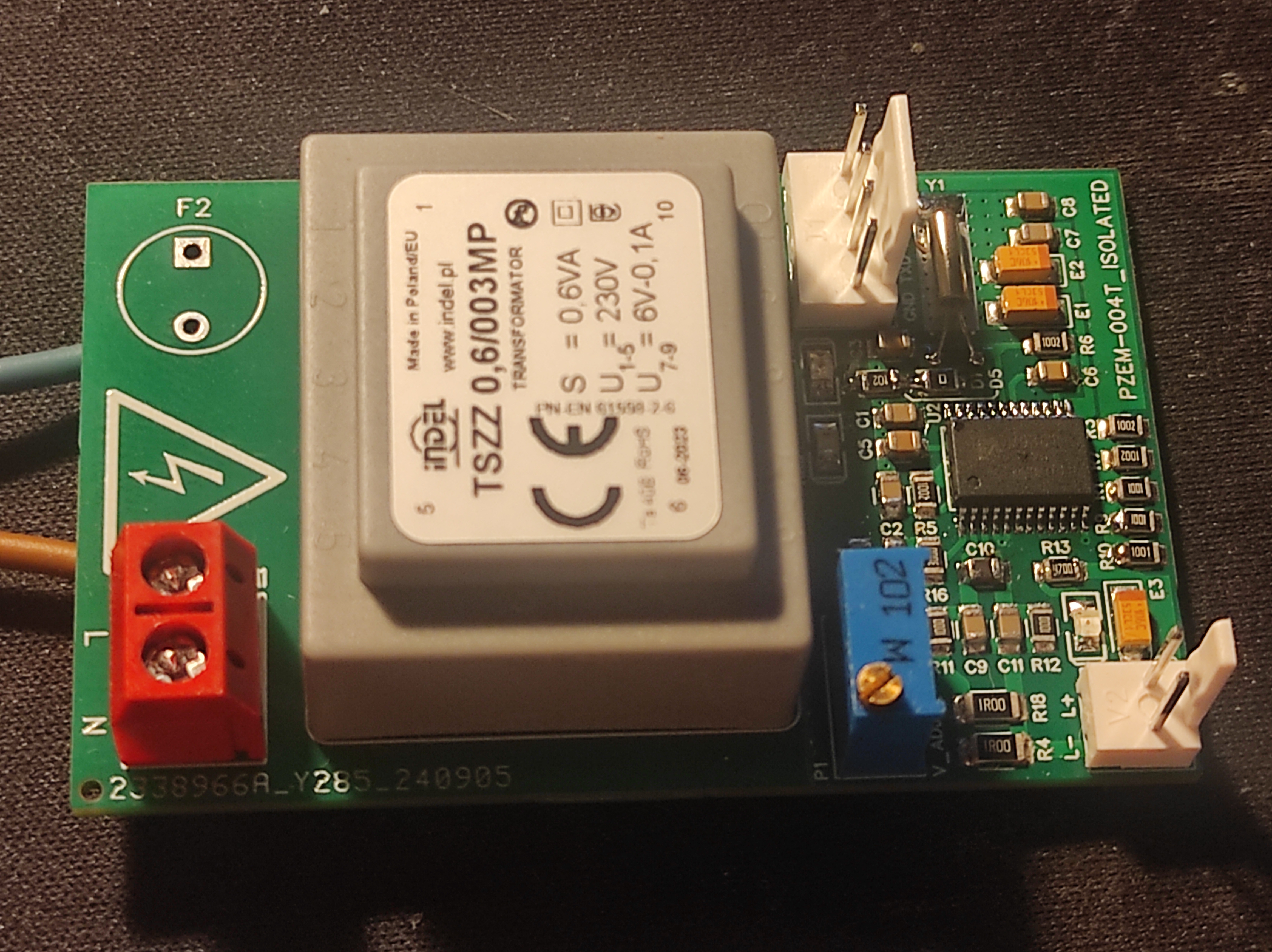

Ezért saját megoldást kellett eszközölni. A hálózati tápfeszültség leválasztására egy kisméretű transzformátort használtam, nagyjából más dolgom nem is volt ezzel, csak egy osztótagot számolni hozzá. A pontos beállításért kapott egy trimmert is a biztonság kedvéért, így elég pontosan be is lehet állítani a feszültség mérést. Az áramméréshez gyakorlatilag nem nyúltam hozzá: megmaradt az áramváltó, és kapott 2db 1%-os 1R-os ellenállást a kimenetére párhuzamosan. Az eredetiben 0,5R volt. Innentől kezdve a kommunikáció az MCU felé mehet direktbe, az mérőmodul mikrovezérlője pedig működhet a feldolgozó egység tápfeszültségéről. Teszteltem az eszközt 5 illetve 3,3V-ról is, mindkettővel tökéletesen működik.

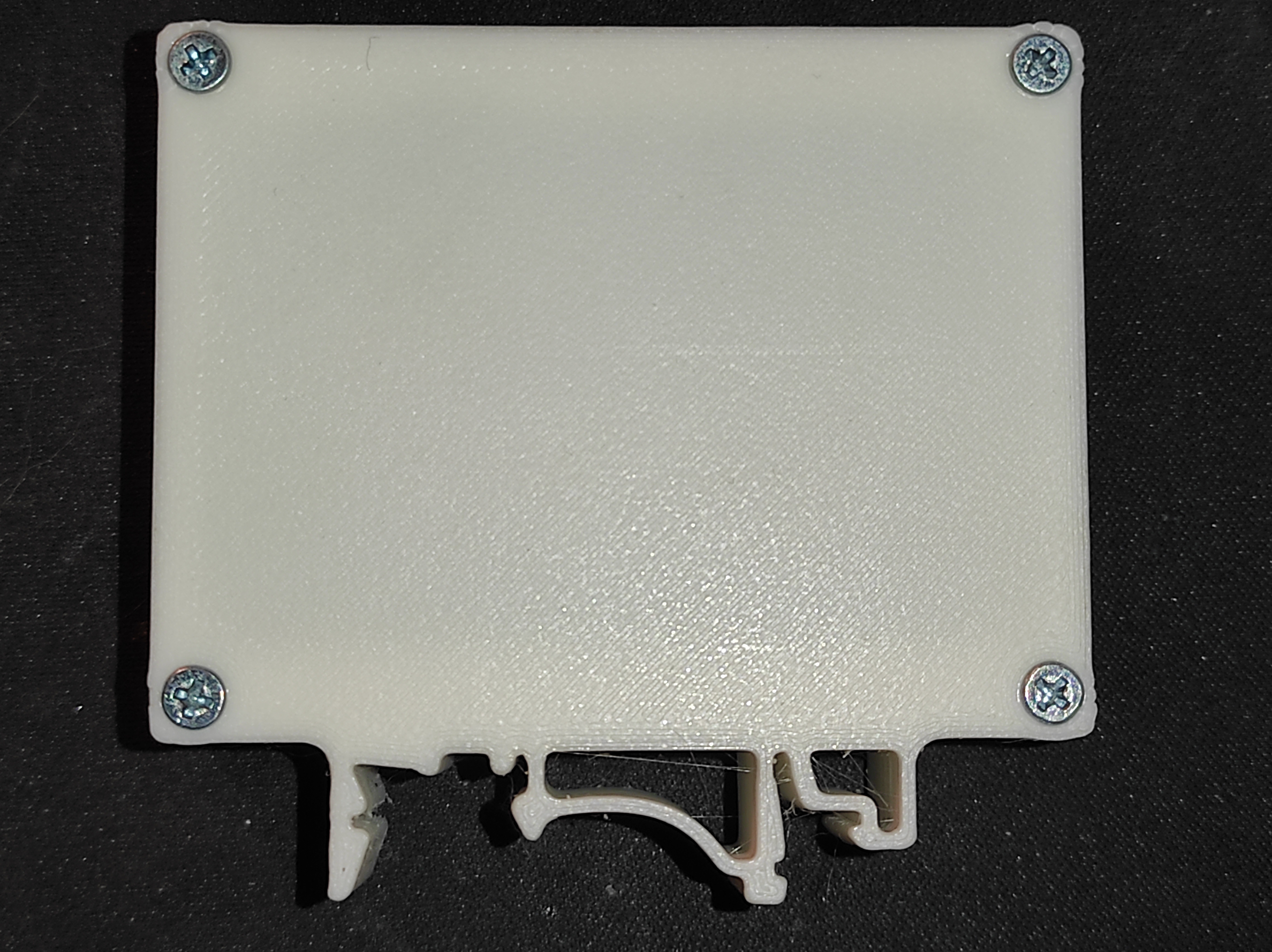

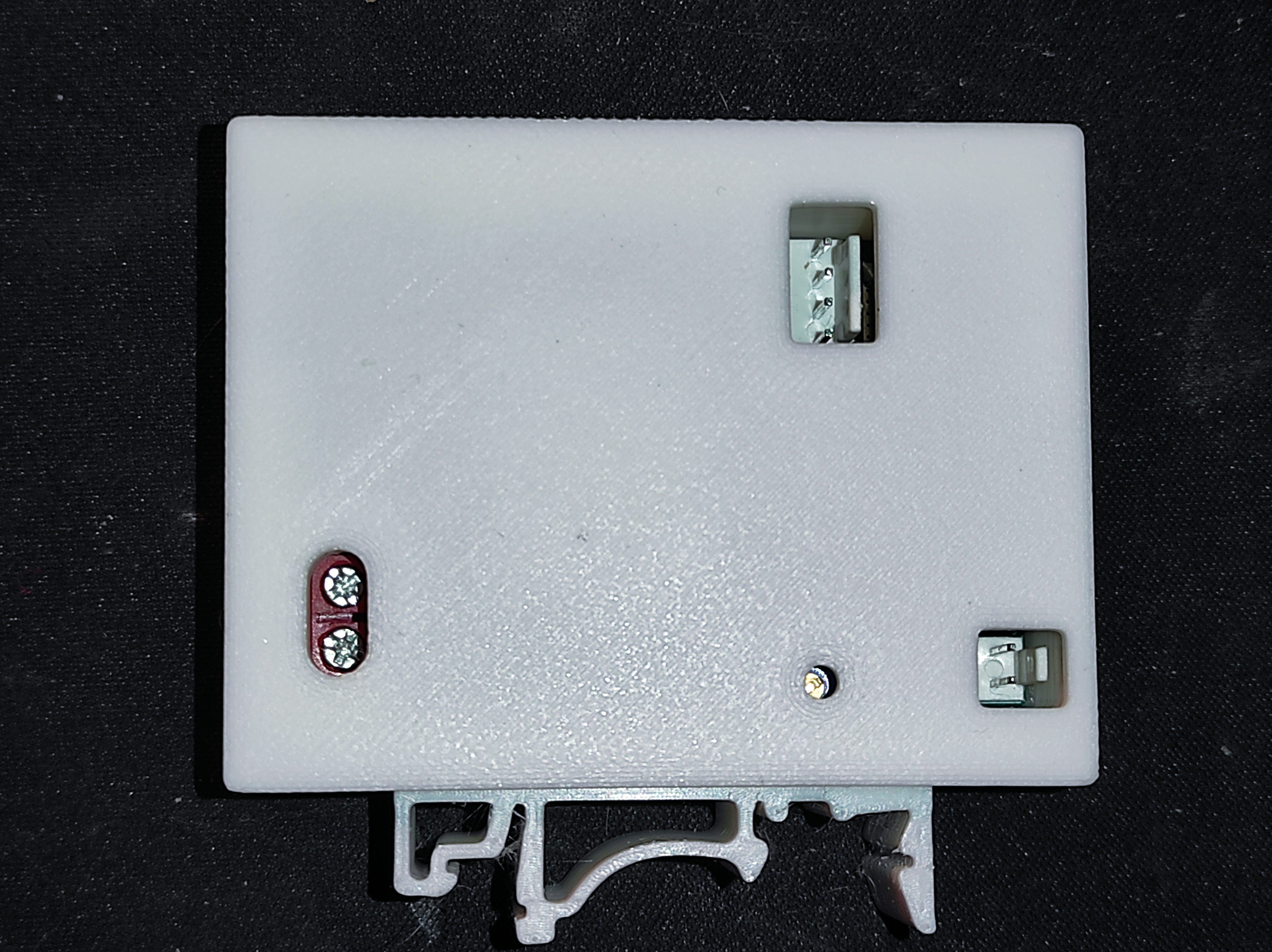

Az én eszközöm DIN sínre pattintható kivitelben készült el 3D nyomtatott PLA házban, mutatom a képeket róla:
Sokkal többet nem is tudok elmondani róla, minden más paraméter megfelel annak amit az adatlapjaiban elmondanak róla.
Kapcsolási rajzot, NYÁK tervet későbbiekben lehetséges, hogy megosztom amennyiben igény van rá. Addig is jelezzétek nekem emailben.
